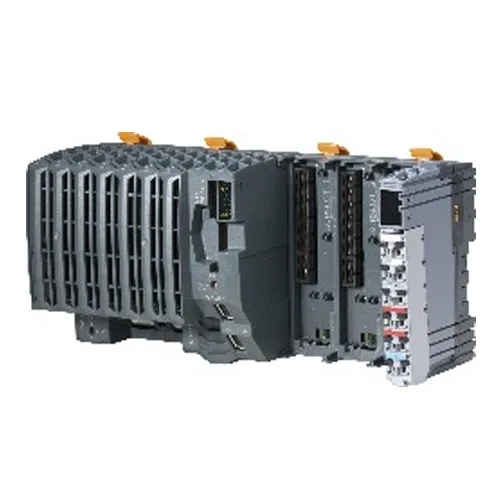

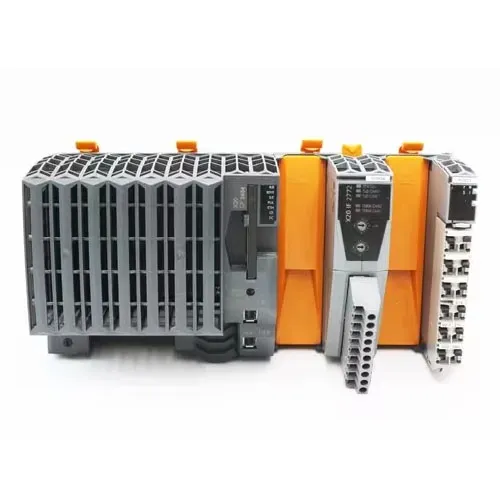

B&R X20CP3484 X20 System Celeron PLC CPU

Model:
X20CP3484
Brand:
B&R
Type:
Standard X20 System Industrial PLC Controller
Warranty:
100 % nytt original
Shipping:
Snabb global leverans via FedEx och DHL Express

Tekniska dataKort beskrivningGränssnitt1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X LinkSystemmodulCPUAllmän informationB&R ID-kod0x23A6KylFläktlösStatusindikatorerCPU-funktion, övertemperatur, Ethernet, POWERLINK, CompactFlash, batteriDiagnostikBatteriJa, m......

Skicka förfrågan

Produktbeskrivning

Kort beskrivning

Gränssnitt	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link
Systemmodul	CPU

Allmän information

B&R ID-kod	0x23A6
Kyl	Fläktlös
Statusindikatorer	CPU-funktion, övertemperatur, Ethernet, POWERLINK, CompactFlash, batteri
Diagnostik
Batteri	Ja, med LED-statusindikator och programvara
CPU-funktion	Ja, med LED-statusindikator
CompactFlash	Ja, med LED-statusindikator
Ethernet	Ja, med LED-statusindikator
POWERLINK	Ja, med LED-statusindikator
Övertemperatur	Ja, med LED-statusindikator
Diagnostik - Fläkt	-
Stöd
ACOPOS-stöd	Ja
Stöd för visuella komponenter	Ja
Strömförbrukning utan minneskort, gränssnittsmodul och USB	10,5 W
Intern strömförbrukning för X2X Link och I/O-strömförsörjning
Buss	1,42 W
Intern I/O	0,6 W
Ytterligare effektförlust orsakad av ställdon (resistiva) [W]	-
Elektrisk isolering
IF1 - IF2	Ja
IF1 - IF3	Ja
IF1 - IF4	Inga
IF1 - IF5	Inga
IF1 - IF6	Ja
IF2 - IF4	Ja
IF2 - IF5	Ja
IF3 - IF4	Ja
IF3 - IF5	Ja
IF4 - IF5	Inga
IF4 - IF6	Ja
IF5 - IF6	Ja
PLC - IF1	Inga
PLC - IF2	Ja
PLC - IF3	Ja
PLC - IF4	Inga
PLC - IF5	Inga
PLC - IF6	Ja
Certifieringar
CE	Ja
UKCA	Ja
ATEX	Zon 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (se X20 användarmanual) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industriell styrutrustning
HazLoc	cCSAus 244665 Processkontrollutrustning för farliga platser Klass I, Division 2, Grupper ABCD, T5
DNV	Temperatur:B(0 till 55°C) Fuktighet:B(upp till 100 %) Vibration:B(4 g) EMC:B(bro och öppet däck)
CCS	Ja
LR	ENV1
KR	Ja
ABS	Ja
BV	EC33B Temperatur: 5 - 55°C Vibration: 4 g EMC: Bro och öppet däck
KC	Ja

CPU och X2X Link strömförsörjning

Ingångsspänning	24 VDC -15 % / +20 %
Ingångsström	Max. 2,2 A
Säkring	Integrerad, kan inte bytas ut
Omvänd polaritetsskydd	Ja

X2X Link strömförsörjningsutgång

Nominell uteffekt	7 W
Parallellkoppling	Ja
Redundant drift	Ja

Ingång I/O strömförsörjning

Ingångsspänning	24 VDC -15 % / +20 %
Säkring	Erforderlig ledningssäkring: Max. 10 A, långsamt slag

Output I/O strömförsörjning

Nominell utspänning	24 VDC
Tillåten kontaktbelastning	10 A

Strömförsörjning - Allmän information

Statusindikatorer	Överbelastning, driftstatus, modulstatus, RS232-dataöverföring
Diagnostik
RS232 dataöverföring	Ja, med LED-statusindikator
Modul körning/fel	Ja, med LED-statusindikator och programvara
Överbelastning	Ja, med LED-statusindikator och programvara
Elektrisk isolering
I/O-försörjning - I/O-strömförsörjning	Inga
CPU/X2X Link-försörjning - CPU/X2X Link-strömförsörjning	Ja

Kontroller

CompactFlash kortplats	1
Realtidsklocka	Icke-flyktig, upplösning 1 s, -20 till 20 ppm noggrannhet vid 25°C
FPU	Ja
Processor
Typ	Celeron 266 (kompatibel)
L2 cache	-
L1-cache för data och programkod	2x 16 kB
Integrerad I/O-processor	Bearbetar I/O-datapunkter i bakgrunden
Modulära gränssnittsplatser	3
Remanenta variabler	Max. 64 kB
Kortaste cykeltiden för uppgiftsklassen	800 µs
Typisk instruktionscykeltid	0,007 µs
Databuffring
Batteriövervakning	Ja
Litiumbatteri	Minst 3 år
Standardminne
RAM	32 MB SDRAM
Användar-RAM	1 MB SRAM

Gränssnitt

Gränssnitt IF1
Typ	RS232
Variant	Anslutning via 12-polig plint TB12
Överföringshastighet	Max. 115,2 kbit/s
Gränssnitt IF2
Typ	Ethernet
Variant	Skärmad RJ45
Linjens längd	Max. 100 m mellan 2 stationer (segmentlängd)
Överföringshastighet	10/100 Mbit/s
Gränssnitt IF3
Fältbuss	POWERLINK V1/V2
Typ	100BASE-T (ANSI/IEEE 802.3)
Variant	Skärmad RJ45
Linjens längd	Max. 100 m mellan 2 stationer (segmentlängd)
Överföringshastighet	100 Mbit/s
Gränssnitt IF4
Typ	USB 1.1
Variant	Typ A
Max. utström	0,5 A
Gränssnitt IF5
Typ	USB 1.1
Variant	Typ A
Max. utström	0,5 A
Gränssnitt IF6
Typ	X2X Link master
Kvantitet	1

Driftsförhållanden

Monteringsriktning
Horisontell	Ja
Vertikal	Ja
Installationshöjd över havet
0 till 2000 m	Ingen begränsning
>2000 m	Reduktion av omgivningstemperaturen med 0,5°C per 100 m
Skyddsgrad enligt EN 60529	IP20

Omgivningsförhållanden

Temperatur
Drift
Horisontell monteringsriktning	0 till 55°C
Vertikal monteringsriktning	0 till 50°C
Nedsättning	-
Lagring	-25 till 70°C
Transport	-25 till 70°C
Relativ luftfuktighet
Drift	5 till 95 %, icke-kondenserande
Lagring	5 till 95 %, icke-kondenserande
Transport	5 till 95 %, icke-kondenserande

Mekaniska egenskaper

Notera	Beställ applikationsminne (CompactFlash) separat Reservbatteri ingår i leveransen X20 ändtäckplåt (höger) ingår i leveransen 12-polig X20-plint ingår i leveransen Lock för gränssnittsmoduler ingår i leveransen
Mått
Bredd	200 mm
Höjd	99 mm
Djup	85 mm

Materialnummer:

X20CP3484

Beskrivning:

Intel Celeron 266 Performance med extra I/O-processor
Ethernet, POWERLINK och USB ombord
3 platser för modulärt gränssnittsexpansion
CompactFlash som flyttbart applikationsminne
Fläktfri
Extremt kompakt

X20CP3484 är den minsta Celeron-baserade CPU:n för X20-systemet. Men dess kortaste cykeltid på 800 µs visar fortfarande sin kraft. De grundläggande funktionerna är desamma som för de större typerna.

Ethernet och USB finns ombord. Dessutom har CPU:n en POWERLINK-anslutning för realtidskommunikation. Det finns också tre multifunktionsplatser för ytterligare gränssnittsmoduler.

CPU-modellerna X20CP3484 och X20CP3484-1 skiljer sig endast från SDRAM-storleken.
