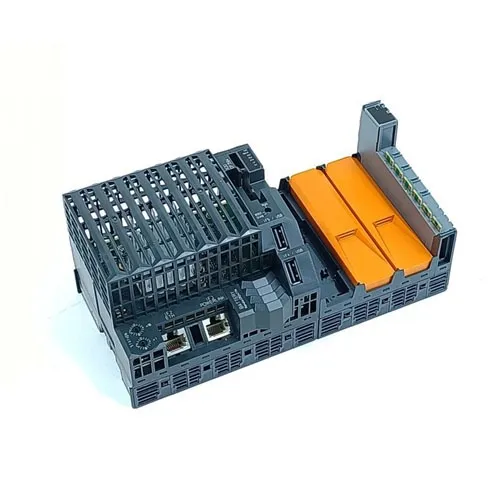

B&R X20CP3584 X20 System 3-Slot Atom PLC Controller

Model:
X20CP3584
Brand:
B&R
Type:
Högpresterande X20 Industrial PLC Controller
Warranty:
100 % nytt original
Shipping:
Snabb global leverans via FedEx och DHL Express

Kort beskrivningGränssnitt1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X LinkSystemmodulKontrollerAllmän informationB&R ID-kod0xC3ADKylFläktlösStatusindikatorerCPU-funktion, Ethernet, POWERLINK, CompactFlash, batteriDiagnostikBatteriJa, med LED-statusindikator oc......

Skicka förfrågan

Produktbeskrivning

Kort beskrivning

Gränssnitt	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Systemmodul	Kontroller

Allmän information

B&R ID-kod	0xC3AD
Kyl	Fläktlös
Statusindikatorer	CPU-funktion, Ethernet, POWERLINK, CompactFlash, batteri
Diagnostik
Batteri	Ja, med LED-statusindikator och programvara
CPU-funktion	Ja, med LED-statusindikator
CompactFlash	Ja, med LED-statusindikator
Ethernet	Ja, med LED-statusindikator
POWERLINK	Ja, med LED-statusindikator
Temperatur	Ja, använder mjukvaruregistret
Stöd
Styrredundans	Ja
Stöd för lagring av hälsodata	Ja
ACOPOS-stöd	Ja
Stöd för visuella komponenter	Ja
Strömförbrukning utan gränssnittsmodul och USB	8,6 W
Strömförbrukning för X2X Link strömförsörjning	1,42 W
Energiförbrukning
Intern I/O	0,6 W
Ytterligare effektförlust orsakad av ställdon (resistiva) [W]	-
Certifieringar
CE	Ja
UKCA	Ja
CRA (Cyber Resilience Act)	Utvärdering pågår
ATEX	Zon 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (se X20 användarmanual) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industriell styrutrustning
HazLoc	cCSAus 244665 Processkontrollutrustning för farliga platser Klass I, Division 2, Grupper ABCD, T5
DNV	Temperatur:B(0 till 55°C) Fuktighet:B(upp till 100 %) Vibration:B(4 g) EMC:B(bro och öppet däck)
CCS	Ja
LR	ENV1
KR	Ja
ABS	Ja
BV	EC33B Temperatur: 5 - 55°C Vibration: 4 g EMC: Bro och öppet däck
KC	Ja

CPU och X2X Link strömförsörjning

Ingångsspänning	24 VDC -15 % / +20 %
Ingångsström	Max. 1,5 A
Säkring	Integrerad, kan inte bytas ut
Omvänd polaritetsskydd	Ja

X2X Link strömförsörjningsutgång

Nominell uteffekt	7 W
Parallellkoppling	Ja
Redundant drift	Ja

Ingång I/O strömförsörjning

Ingångsspänning	24 VDC -15 % / +20 %
Säkring	Erforderlig ledningssäkring: Max. 10 A, långsamt slag

Output I/O strömförsörjning

Nominell utspänning	24 VDC
Tillåten kontaktbelastning	10 A

Strömförsörjning - Allmän information

Statusindikatorer	Överbelastning, driftstatus, modulstatus, RS232-dataöverföring
Diagnostik
RS232 dataöverföring	Ja, med LED-statusindikator
Modul körning/fel	Ja, med LED-statusindikator och programvara
Överbelastning	Ja, med LED-statusindikator och programvara
Elektrisk isolering
I/O-försörjning - I/O-strömförsörjning	Inga
CPU/X2X Link-försörjning - CPU/X2X Link-strömförsörjning	Ja

Kontroller

CompactFlash kortplats	1
Realtidsklocka	Icke-flyktig, upplösning 1 s, -10 till 10 ppm noggrannhet vid 25°C
FPU	Ja
Processor
Typ	Atom E620T
Klockfrekvens	0,6 GHz
L1 cache
Datakod	24 kB
Programkod	32 kB
L2 cache	512 kB
Integrerad I/O-processor	Bearbetar I/O-datapunkter i bakgrunden
Modulära gränssnittsplatser	3
Remanenta variabler	Max. 256 kB
Kortaste cykeltiden för uppgiftsklassen	400 µs
Typisk instruktionscykeltid	0,0075 µs
Databuffring
Batteriövervakning	Ja
Litiumbatteri	Min. 2 år vid 23°C omgivningstemperatur
Standardminne
RAM	256 MB DDR2 SDRAM
Användar-RAM	1 MB SRAM

Gränssnitt

Gränssnitt IF1
Signal	RS232
Variant	Anslutning via 12-polig plint X20TB12
Max. avstånd	900 m
Överföringshastighet	Max. 115,2 kbit/s
Gränssnitt IF2
Signal	Ethernet
Variant	1x RJ45 skärmad
Linjens längd	Max. 100 m mellan 2 stationer (segmentlängd)
Överföringshastighet	10/100/1000 Mbit/s
Överföra
Fysiskt lager	10BASE-T/100BASE-TX/1000BASE-T
Halv duplex	Ja
Full duplex	Ja
Autoförhandling	Ja
Auto-MDI/MDIX	Ja
Gränssnitt IF3
Fältbuss	POWERLINK (V1/V2) hanterande eller kontrollerad nod
Typ	Typ 4
Variant	1x RJ45 skärmad
Linjens längd	Max. 100 m mellan 2 stationer (segmentlängd)
Överföringshastighet	100 Mbit/s
Överföra
Fysiskt lager	100BASE-TX
Halv duplex	Ja
Full duplex	POWERLINK-läge: Nej / Ethernet-läge: Ja
Autoförhandling	Ja
Auto-MDI/MDIX	Ja
Gränssnitt IF4
Typ	USB 1.1/2.0
Variant	Typ A
Max. utström	0,5 A
Gränssnitt IF5
Typ	USB 1.1/2.0
Variant	Typ A
Max. utström	0,5 A
Gränssnitt IF6
Fältbuss	X2X Link master

Elektriska egenskaper

Elektrisk isolering	Ethernet (IF2), POWERLINK (IF3) och X2X (IF6) isolerade från varandra, från andra gränssnitt och från PLC

Driftsförhållanden

Monteringsriktning
Horisontell	Ja
Vertikal	Ja
Installationshöjd över havet
0 till 2000 m	Ingen begränsning
>2000 m	Reduktion av omgivningstemperaturen med 0,5°C per 100 m
Skyddsgrad enligt EN 60529	IP20

Omgivningsförhållanden

Temperatur
Drift
Horisontell monteringsriktning	-25 till 60°C
Vertikal monteringsriktning	-25 till 50°C
Nedsättning	Se avsnittet "Derating".
Lagring	-40 till 85°C
Transport	-40 till 85°C
Relativ luftfuktighet
Drift	5 till 95 %, icke-kondenserande
Lagring	5 till 95 %, icke-kondenserande
Transport	5 till 95 %, icke-kondenserande

Mekaniska egenskaper

Notera	Beställ applikationsminne (CompactFlash) separat Reservbatteri ingår i leveransen X20 ändtäckplåt (höger) ingår i leveransen 12-polig X20-plint ingår i leveransen Lock för gränssnittsmoduler ingår i leveransen
Mått
Bredd	200 mm
Höjd	99 mm
Djup	85 mm
Vikt	470 g

Materialnummer:

X20CP3584

Beskrivning:

Intel Atom 600 MHz-processor med en extra I/O-processor
Inbyggt Ethernet, POWERLINK med kedjning av poll-svar och USB
3 platser för modulärt gränssnittsexpansion
CompactFlash som flyttbart applikationsminne
256 MB DDR2-SDRAM
Styrredundans möjlig
Fläktlös

X20CP3585-styrenheten är baserad på en Atom-processor klockad till0,6 GHzoch utrustad med256 MBDDR2 SDRAM.

USB, Ethernet, POWERLINK och löstagbar CompactFlash ingår alla som standardfunktioner. Ett Gigabit Ethernet-gränssnitt är en standardfunktion. För ännu mer nätverksprestanda i realtid stöder det inbyggda POWERLINK-gränssnittet poll response chaining mode (PRC).

Styrenheten är utrustad med 3 platser tillgängliga för X20 kommunikationsmoduler. Olika buss- och nätverkssystem kan enkelt integreras i X20-systemet genom användning av kommunikationsmoduler
